Container de monitorização inteligente BESS com previsão e localização de falhas
Sistema avançado de armazenamento de energia de bateria em recipiente com tecnologia patenteada anti-fuga de chama, 110% de sobrecarga por 10 minutos e 120% de sobrecarga por 60 segundos.
Solução de armazenamento de energia em recipiente todo-em-um
Sistema de armazenamento de energia de contêiner padrão 20HQ integrado com comunicações remotas PCS, PDU, FFS, TCS, IMS e Modbus TCP/IP
Características fundamentais
- Integração tudo-em-um: Combina bateria PACK, PCS, PDU, supressão de incêndio, controle de temperatura e monitoramento inteligente em um único recipiente padrão de 20HQ
- Plug-and-play de implantação rápida: O projecto modular com transporte integrado em bateria reduz o tempo e o custo de construção no local
- Gestão independente dos aglomerados + isolamento térmico: Aglomerado único por armário com isolamento térmico entre aglomerados para manutenção independente e segurança reforçada
- Previsão de falhas e operação inteligente: Plataforma de operação exclusiva com tecnologia patenteada anti-fuga de chama permite a previsão rápida de falhas e localização precisa
- Adaptabilidade à ampla temperatura e altitude: Faixa de operação -20°C a 50°C, altitude até 2000 m (descenso acima)
- Certificações internacionais abrangentes: Sistema, célula, PACK e PCS cumprem as normas UN3536, UL1973, IEC62619, G99
- Monitorização online 24 horas por dia: Apoio remoto de operação e manutenção 24 horas por dia
Especificações do sistema
| Características |
Descrição |
| Projeto modular |
Container padrão 20HQ, configuração flexível |
| Acoplamento AC/DC |
Suporta acoplamento AC e DC |
| Classificação de protecção |
Armazém de baterias IP55, sala elétrica IP34, instalação ao ar livre |
| Grau de resistência à corrosão |
C3 |
| Método de arrefecimento |
Armário de baterias: HVAC; Sala elétrica: arrefecimento por ar forçado |
| Sistema de combate a incêndios |
FAS + FM200/Novoc1230 |
| Emissão de ruído |
≤ 75 dB |
| Comunicação |
Ethernet, Modbus TCP/IP |
Especificações técnicas
| Tipo |
P400C860 |
P500C1075 |
P600C1290 |
P700C1505 |
P800C1720 |
| Parâmetros laterais de CC |
| Tipo de célula e capacidade |
LiFePO4-280Ah |
| Tipo de módulo de bateria |
1P20S |
| Configuração do sistema |
4*1P240S |
5*1P240S |
6*1P240S |
7*1P240S |
8*1P240S |
| Capacidade (BOL) |
860 kWh |
1075 kWh |
1290 kWh |
1505 kWh |
1720 kWh |
| Parâmetros do lado AC |
| Tipo de grelha |
3P4W+PE |
| Potência de saída nominal |
400 kW |
500 kW |
600 kW |
700 kW |
800 kW |
| Voltagem nominal |
AC400V |
| Frequência nominal |
50/60 ((±5) Hz |
| Corrente de saída máxima |
577A |
722A |
866A |
1010A |
1155A |
| Harmonicas |
< 3% (@potência nominal) |
| Capacidade de sobrecarga |
110%, 10 minutos; 120%, 60s |
Parâmetros gerais
Transformador de isolamento:- Não, não.
Nível de protecção:Instalação ao ar livre (câmara de baterias: IP55, sala elétrica: IP34)
Grau de resistência à corrosão do recipiente:C3
Temperatura de funcionamento:-20°C a 50°C
Umidade relativa:0-95% (não condensado)
Altitude admissível:< 2000 m
Método de arrefecimento:Armário de baterias: HVAC, sala elétrica: arrefecimento por ar forçado
Sistema de combate a incêndios:FAS & FM200/Novec1230
Emissão sonora:≤ 75 dB
Dimensão (W*D*H):Container 20HQ (6058mm * 2438mm * 2896mm)
Peso máximo:24500 kg
Interface de comunicação:Ethernet
Protocolo de comunicação:Modbus TCP/IP
Garantia:5 anos (podem ser prorrogados para 10 anos)
Certificação:Sistema: UN3536, LVD, EMC, RoHS. Célula: IEC62619, UL1973, UL9540A. Pacote: UN38.3 PCS: G99, EN50549, AS4777.2, VDE4105

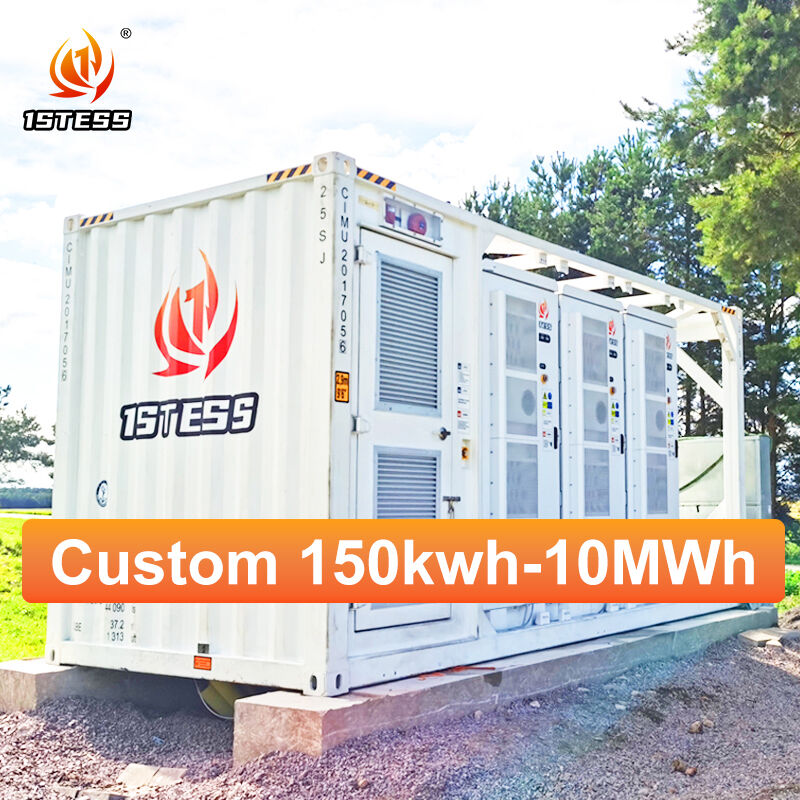

Imagens do produto
