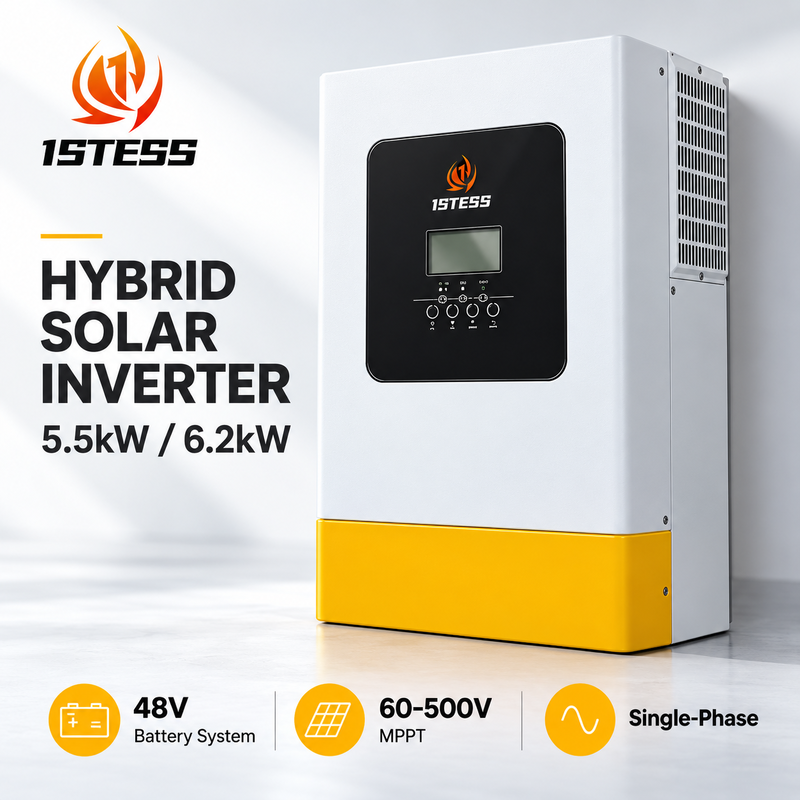

1stess 5.5kW / 6.2kW 48V Inverter solar híbrido
Os inversores solares híbridos 1stess GM5500-48PL e GM6200-48PL combinam conversão de energia fotovoltaica, carregamento de bateria e saída de onda sinusoidal AC pura em uma plataforma monofásica.Potência nominal de 2 kW, ambos os modelos suportam um sistema de bateria nominal de 48 V, uma gama de MPPT DC de 60-500 V e uma operação paralela de até 12 unidades.equipas de aquisição e contratantes de EPC com duas opções para projetos residenciais e pequenos projetos comerciais de armazenamento solar.
Inverter solar híbrido para integração de energia solar e bateria
Selecione um inversor híbrido de 1stess 48V para corresponder à demanda de energia, matriz fotovoltaica e configuração da bateria do seu projeto.com uma tensão nominal de 220/230/240 V AC e uma tensão de onda sinusoidal pura em modo bateria.
O LCD frontal e os botões de controle fornecem uma interface local, enquanto RS232, RS485 e uma integração externa do sistema de suporte de porta CT.A utilização ligada à rede e as configurações de funcionamento associadas devem ser confirmadas para o destino do projeto.
Escolha a classificação correta de potência
O GM5500-48PL fornece 5500W de potência nominal, até 5500W de entrada fotovoltaica e uma corrente de carregamento solar máxima de 100A. O GM6200-48PL aumenta a potência nominal para 6200W,entrada fotovoltaica máxima de 6500W e corrente de carga solar máxima de 120A.
Ambos os modelos possuem um rastreador MPPT. A corrente de entrada PV máxima é de 18A para o GM5500-48PL e 27A para o GM6200-48PL.Essas diferenças ajudam os projetistas de sistemas a selecionar um inversor de acordo com a configuração do módulo pretendida e os requisitos de carregamento.
Especificações técnicas
| Especificações |
GM5500-48PL |
GM6200-48PL |
| Potência de saída nominal |
5500VA / 5500W |
6200VA / 6200W |
| Potência máxima de entrada fotovoltaica |
5500W |
6500W |
| Fase |
Entrada / saída monofásica |
Entrada / saída monofásica |
| Tensão nominal da bateria |
48 V DC |
48 V DC |
| Intervalo de tensão MPPT |
60 a 500 V de corrente contínua |
60 a 500 V de corrente contínua |
| Voltagem PV CC máxima |
500 V CC |
500 V CC |
| Rastreadores MPPT |
1 |
1 |
| Corrente de entrada PV máxima |
18A |
27A |
| Voltagem nominal de saída AC |
220/230/240V AC |
220/230/240V AC |
| Forma de onda de saída em modo bateria |
Ondas sinusoidais puras |
Ondas sinusoidais puras |
| Eficiência máxima de conversão CC/AC |
94% |
94% |
| Corrente máxima de carregamento solar |
100A |
120A |
| Corrente máxima de carregamento AC |
80A |
80A |
| Corrente máxima de carga |
100A |
120A |
| Função paralela |
Até 12 unidades |
Até 12 unidades |
| Ativação da bateria de lítio |
Por energia fotovoltaica ou utilidade |
Por energia fotovoltaica ou utilidade |
| Comunicação por bateria de lítio |
Apoio; protocolo a confirmar |
Apoio; protocolo a confirmar |
| Interfaces de comunicação |
Portão de CT externo RS232, RS485, |
Portão de CT externo RS232, RS485, |
| Peso líquido |
11 kg |
12 kg |
| Temperatura de funcionamento |
-10°C a +50°C |
-10°C a +50°C |
| Umidade relativa |
5-95%, não condensante |
5-95%, não condensante |
As especificações baseiam-se nos dados do produto fornecidos.
Armazenamento e carregamento da bateria de 48 V
Os dois modelos de inversor solar híbrido suportam a comunicação e a ativação da bateria de lítio utilizando energia fotovoltaica ou de utilidade pública.A sua plataforma de bateria nominal de 48 V pode ser avaliada para aplicações de armazenamento de baterias solares e de energia de reserva.
Para cada instalação, confirmar a faixa de tensão de funcionamento da bateria, o protocolo BMS, os limites de carga e descarga, os requisitos do cabo e as configurações do sistema.A compatibilidade da bateria depende da configuração da bateria e do inversor selecionados.
Operação paralela e expansão do projecto
A série suporta operação paralela de até 12 unidades, o que dá às equipas de projeto uma base para avaliar configurações de múltiplos inversores conforme os requisitos do sistema se desenvolvem.Confirmar combinações de modelos suportadas, acessórios paralelos, firmware e concepção do sistema antes de especificar uma instalação paralela.
Apoio à aquisição de contratos para importadores e contratantes da EPC
Para selecção de produtos e cotações de projectos, envie primeiro o seu modelo-alvo, quantidade de encomenda, destino, tensão AC necessária, perfil de carga, especificações do módulo fotovoltaico e detalhes da bateria.Para sistemas integrados de armazenamento solar, incluir o ambiente de instalação, a disposição do gabinete e os requisitos de comunicação.
Esta informação ajuda a alinhar a especificação do inversor com os requisitos de distribuição, o planeamento da instalação e a documentação do projeto.
Especifique seu próximo projeto de armazenamento solar
Entre em contacto com a 1stess para saber quais são os seus requisitos de modelo, quantidade e sistema e solicitar uma ficha de dados do produto e uma cotação do projecto.
Solicitar um orçamento
Perguntas Frequentes
Qual é a diferença entre os modelos de 5,5 kW e de 6,2 kW?
O GM5500-48PL tem uma potência nominal de 5500W, uma entrada fotovoltaica máxima de 5500W, uma corrente de entrada fotovoltaica máxima de 18A e uma corrente de carregamento solar máxima de 100A. O GM6200-48PL tem uma potência nominal de 6200W, uma entrada fotovoltaica máxima de 6500W,27A corrente de entrada fotovoltaica máxima e 120A corrente de carga solar máxima.
48V é a tensão de saída AC?
A tensão nominal de saída AC especificada é 220/230/240V AC.
O inversor suporta baterias de lítio?
As especificações fornecidas listam a comunicação e ativação da bateria de lítio por PV ou utilidade.
Qual é o intervalo de entrada do MPPT?
Ambos os modelos listam uma faixa de MPPT DC de 60-500V e um rastreador MPPT. O projeto de cordas fotovoltaicas também deve levar em conta os requisitos de inicialização, a tensão máxima de CC e o limite de corrente de entrada específico do modelo.
Podem operar em paralelo vários inversores?
As especificações listam suporte para até 12 unidades em paralelo.
Quais as interfaces de comunicação disponíveis?
Os dados técnicos listam RS232, RS485 e uma porta CT externa.
As baterias e os armários estão incluídos?
As imagens de aplicação ilustram os possíveis arranjos do sistema.
